اینورتر یا درایو فرکانس متغیر (VFD) یکی از کلیدی ترین تجهیزات در صنعت برق قدرت و اتوماسیون صنعتی است. این تجهیز با تغییر فرکانس و ولتاژ، سرعت موتورهای AC را کنترل می کند و نقش مستقیم در کاهش مصرف انرژی و افزایش راندمان خطوط تولید دارد.

در تجربه ای که در پروژه های صنعتی مختلف مثل: پمپ خانه ها، خطوط نوار نقاله، کارخانه های فولاد و سیستم های تهویه صنعتی داشته ام، یک نکته کاملاً ثابت بوده:

بیش از ۷۰٪ خرابی اینورترها ناشی از انتخاب اشتباه قبل از خرید است، نه کیفیت دستگاه!

در بسیاری از پروژه های صنعتی، انتخاب اینورتر فقط به مشخصات فنی خلاصه نمی شود و موضوع تأمین قطعات، خدمات پس از فروش و دسترسی به مشاوره تخصصی هم نقش مهمی دارد. به همین دلیل مهندسان معمولاً در همان مراحل اولیه طراحی، به سراغ تأمین کنندگان معتبر می روند تا ریسک خطا در انتخاب تجهیزات را کاهش دهند.

در بازار برق صنعتی تهران، همکاری با مراکز تخصصی و باسابقه ای مانند: نمایندگی اشنایدر در لاله زار تهران باعث می شود فرآیند انتخاب تجهیزات با دقت بیشتری انجام شود و در ادامه پروژه، مشکلاتی مثل: کمبود قطعه یا عدم پشتیبانی فنی به حداقل برسد.

برای توضیح بیشتر تا انتهای مقاله همراه باشید.

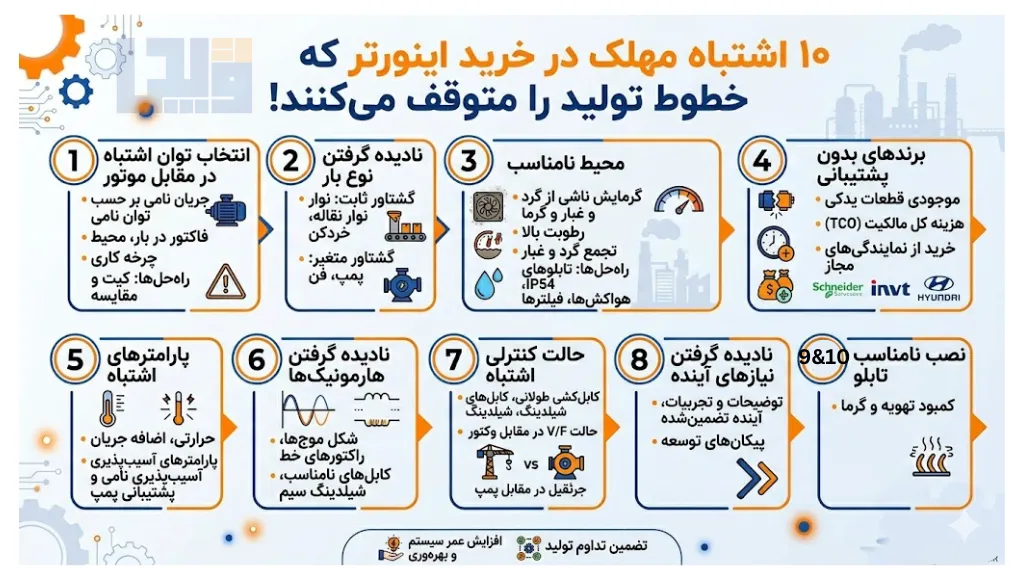

۱٫ انتخاب اشتباه توان اینورتر نسبت به موتور (خطای ساده اما حیاتی)

در ظاهر ساده ترین معیار انتخاب اینورتر، توان موتور است؛ اما در واقعیت، جریان نامی و شرایط بار تعیین کننده اصلی هستند.

در یک پروژه واقعی مربوط به سیستم پمپاژ آب کشاورزی، اینورتر ۷.۵ کیلووات برای موتور ۵.۵ کیلووات نصب شده بود. مشکل از جایی شروع شد که اپراتور تصور می کرد بزرگ تر بودن بهتر است. اما در لحظه استارت، جریان هجومی باعث Trip مکرر شد.

به نقل از وبسایت https://toolchi.ir

کاربران معمولاً هنگام خرید درایو با تنوع زیادی رو به ‌رو می‌شوند. قدرت موتور، نوع بار، شرایط محیطی، برند و قابلیت‌ های حفاظتی همگی در انتخاب این تجهیز مؤثر هستند.

اولین نکته، بررسی توان موتور و نوع بار است. برخی بارها مانند: فن ‌ها و پمپ‌ ها گشتاور متغیر دارند و توان مصرفی آن‌ها با افزایش سرعت بیشتر می ‌شود، اما برخی دستگاه‌ها مانند: نوار نقاله یا خرد کن صنعتی بار سنگین و گشتاور ثابت دارند. این تفاوت باعث می‌شود اینورتر مخصوص برای هر بار انتخاب شود.

نکته مهم این است که اینورتر باید بر اساس:

• جریان نامی موتور
• ضریب اطمینان ۱۰ تا ۲۰ درصد
• شرایط دمایی محیط
• Duty Cycle واقعی

انتخاب شود.

طبق بررسی های National Electrical Manufacturers Association:

انتخاب درست تجهیزات، عمر سیستم را افزایش می دهد و راندمان را بالا می برد

در صنعت، انتخاب اشتباه توان یعنی:

• سوختن IGBT
• افزایش حرارت موتور
• کاهش عمر خازن DC-Link
• توقف ناگهانی خط تولید

۲٫ بی توجهی به نوع بار (اشتباهی که حتی مهندسان باتجربه مرتکب می شوند!)

بارهای صنعتی از نظر رفتار مکانیکی کاملاً متفاوت هستند. دو دسته اصلی داریم:

• بار گشتاور ثابت (Conveyor, Crusher, Mixer)
• بار گشتاور متغیر (Pump, Fan)

در پروژه ای در صنعت معدن، استفاده از اینورتر معمولی برای نوار نقاله باعث شد هنگام بارگیری سنگ، سیستم به طور کامل متوقف شود!

علت چیست؟

عدم توانایی در تامین گشتاور در فرکانس پایین.

این موضوع در طراحی VFD بسیار حیاتی است زیرا:

• بار ثابت نیاز به گشتاور بالا در استارت دارد
• بار متغیر نیاز به کنترل انرژی دارد

طبق گزارش U.S. Department of Energy:

بیشترین بهره وری زمانی حاصل می شود که درایو با نوع بار به درستی هماهنگ باشد؛ هماهنگی درایو با بار باعث افزایش راندمان انرژی می شود.

۳٫ شرایط محیطی نامناسب (عامل خاموش اما مخرب)

اینورتر یک تجهیز الکترونیکی قدرت است و نسبت به محیط بسیار حساس است.

در یک کارخانه سیمان، گردوغبار شدید باعث گرفتگی هیت سینک ها شد. نتیجه این اتفاق افزایش دمای IGBT و سوختن کامل ماژول قدرت در کمتر از ۶ ماه بود!

نکات فنی مهم:

• هر ۱۰ درجه افزایش دما = کاهش ۴۰ تا ۵۰٪ عمر خازن
• رطوبت بالا = افزایش احتمال اتصال کوتاه
• گرد و غبار = کاهش راندمان خنک کاری

راهکارهای استاندارد:

• طراحی تابلو با IP54 یا بالاتر
• استفاده از فن تهویه مستقل
• فیلتر هوای صنعتی
• جداسازی تابلو از محیط فرآیندی

۴٫  انتخاب برند بدون توجه به خدمات و قطعات (اشتباه اقتصادی سنگین)

در صنعت، خرید ارزان همیشه به معنای صرفه جویی نیست.

در یک کارخانه بسته بندی مواد غذایی، خرابی برد کنترل باعث توقف ۱۸ روزه خط شد؛ چون قطعه یدکی در بازار موجود نبود!

اینجا مفهوم TCO (Total Cost of Ownership) اهمیت پیدا می کند.

در بازار ایران که برندهای مختلف اشنایدر، اینوت، هیوندای و… وجود دارند؛ بررسی لیست قیمت اینورتر اینوت یا هر برند دیگری فقط دید اولیه می دهد؛ اما تصمیم نهایی باید بر اساس خدمات باشد.

البته این نکته غیر قابل انکار است که خرید از مراکز معتبر مانند: نمایندگی اینوت در لاله زار تهران یا سایر برندهای جهانی مانند: اشنایدر الکتریک، ریسک پروژه را کاهش می دهد.

۵٫ تنظیم اشتباه پارامترهای حفاظتی (اشتباه انسانی بسیار رایج)

اینورتر بدون تنظیم پارامترها عملاً ناقص است.

پارامترهای مهم:

• Overcurrent
• Overvoltage
• Stall Protection
• Thermal Protection

در یک پروژه پمپ صنعتی، به دلیل غیرفعال بودن  Dry Run Protection، موتور در حالت خشک کار کردن سوخت!

طبق مستندات Siemens Industry Support

تنظیم صحیح پارامترهای حفاظتی، نقش کلیدی در افزایش عمر سیستم دارد.

۶٫ بی توجهی به هارمونیک ها (مشکل پنهان شبکه)

اینورترها ذاتاً هارمونیک تولید می کنند. اگر کنترل نشود:

• ترانس داغ می شود
• PLC خطا می دهد
• سنسورها نویز می گیرند

راهکار:

• Line Reactor
• Active Filter
• طراحی صحیح ارتینگ

۷٫ انتخاب کابل نامناسب (خطای پنهان اما بسیار مهم)

کابل موتور نقش حیاتی دارد.

اشتباهات رایج:

• طول زیاد بدون فیلتر dv/dt
• سطح مقطع کم
• بدون شیلدینگ

در یک پروژه ۹۰ متری، کابل نامناسب باعث شکست عایقی موتور در کمتر از یک سال شد!

۸٫ انتخاب مد کنترلی اشتباه V/F یا Vector

دو مد اصلی:

• V/F Control ساده
• Vector Control پیشرفته

در بارهای سنگین مثل جرثقیل، V/F باعث افت گشتاور می شود.

Vector Control  کنترل دقیق تری روی:

• سرعت
• گشتاور
• پاسخ دینامیکی

دارد.

۹٫ بی توجهی به آینده پروژه (خطای مدیریتی)

بسیاری فقط نیاز امروز را می بینند.

اما در صنعت:

• ظرفیت تولید افزایش پیدا می کند
• بارها تغییر می کنند
• خطوط توسعه می یابند

انتخاب حداقلی باعث تعویض کامل سیستم در آینده می شود.

۱۰٫ نصب غیراستاندارد تابلو برق (عامل خرابی سریع)

حتی بهترین اینورتر اگر بد نصب شود، سریع خراب می شود.

مشکلات رایج:

• نبود تهویه
• چیدمان اشتباه
• گرمایش داخلی بالا
• فاصله کم تجهیزات

در یک کارخانه فولاد، فقط با اصلاح تهویه، عمر اینورترها دو برابر شد!

از طرفی دیگر، در بسیاری از پروژه های صنعتی، انتخاب اینورتر به تنهایی کافی نیست و باید کل سیستم حفاظتی تابلو برق به صورت یکپارچه طراحی شود.

یکی از بخش های مهم این طراحی، حفاظت در برابر نشتی جریان و خطاهای اتصال بدنه است که مستقیماً با تجهیزات حفاظتی جریان نشتی در ارتباط قرار می گیرد. به همین دلیل در زمان طراحی تابلو، بررسی اقتصادی و فنی تجهیزاتی مثل قیمت کلید محافظ جان اشنایدر معمولاً در کنار انتخاب کلیدهای حفاظتی و تجهیزات قدرت انجام می شود تا هم ایمنی سیستم تضمین شود و هم از نظر هزینه ای، انتخاب بهینه تری برای کل پروژه صورت بگیرد.

این موضوع مخصوصاً در خطوطی که بارهای القایی یا محیط های مرطوب دارند اهمیت بیشتری پیدا می کند و از آسیب های جدی به اپراتور و تجهیزات جلوگیری می کند.

جمع ‌بندی تخصصی؛ نگاه واقعی به انتخاب صحیح اینورتر در صنعت

اینورتر یک تجهیز ساده نیست، بلکه قلب سیستم کنترل موتور است. در تجربه صنعتی واقعی، بیشترین خرابی ها ناشی از:

• انتخاب اشتباه
• طراحی ضعیف
• تنظیم غلط

است.

اگر این ۱۰ اشتباه حذف شوند:

• مصرف انرژی کاهش می یابد؛
• عمر موتور افزایش پیدا می کند؛
• توقف خط تولید کم می شود؛
• هزینه تعمیرات کاهش می یابد.

سوالات متداول درباره اشتباهات رایج در خرید اینورتر

در این بخش به پرتکرارترین پرسش کاربران پاسخ داده ایم:

۱٫  مهم ترین معیار انتخاب اینورتر چیست؟

جریان نامی موتور و نوع بار.

۲٫  آیا برند مهم است؟

بله، اما خدمات مهم تر است.

۳٫ چرا اینورتر می سوزد؟

گرما و تهویه نامناسب مهم ترین دلیل است.

۴٫  کابل چه تاثیری دارد؟

کابل اشتباه می تواند موتور را خراب کند.

۵٫  بهترین مد کنترلی چیست؟

برای دقت بالا، Vector Control بهترین گزینه است.
